PlantUML フローチャート②
2025/10/17
PlantUMLのフローチャートでelseifとpartitionを使ってみます。
|
YMWother361.pu
|
1:
2:
3:
4:
5:
6:
7:
8:
9:
10:
11:
12:
13:
14:
15:
16:
17:
18:
19:
20:
21:
22:
23:
24:
25:
26:
27:
28:
29:
30:
|
@startuml PlantUMLでフローチャート
start
:開始メッセージを表示;
if (月曜日か？) then (Yes)
:１週間分の空データを作成;
if (成功？) then (No)
:エラーメッセージを表示;
end
else (Yes)
endif
elseif (木曜日か？) then (Yes)
:中間状況チェック;
if (成功？) then (No)
:エラーメッセージを表示;
end
else (Yes)
endif
else (No)
endif
while (店舗)
:売上集計;
note right: 税抜きで集計
partition 計算ライブラリ {
:全店舗売上加算;
}
endwhile
:処理件数、全店舗売上を表示;
:終了メッセージを表示;
end
@enduml
|
|

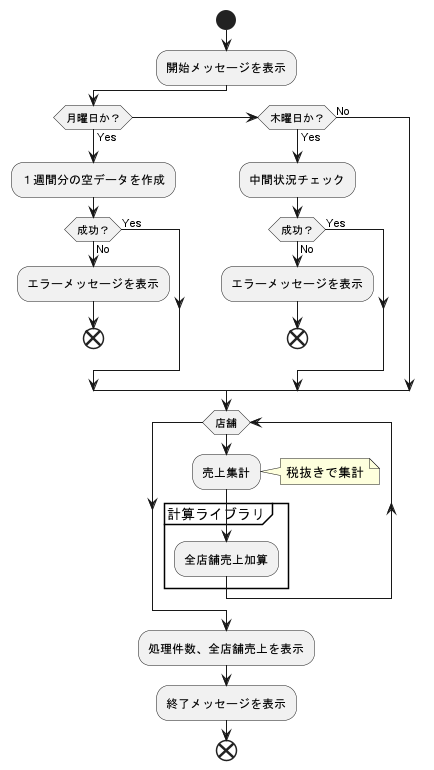

VSCodeでAlt+Dでプレビューしてみます。
期待通りに動作しましたがifが増えるとどんどん右に広がってしまいそうです。
!pragma useVerticalIf onを指定するとif文が縦に展開されます。
|
YMWother361.pu
|
1:
2:
3:
4:
5:
6:
7:
8:
9:
10:
11:
12:
13:
14:
15:
16:
17:
18:
19:
20:
21:
22:
23:
24:
25:
26:
27:
28:
29:
30:
31:
|
@startuml PlantUMLでフローチャート
!pragma useVerticalIf on
start
:開始メッセージを表示;
if (月曜日か？) then (Yes)
:１週間分の空データを作成;
if (成功？) then (No)
:エラーメッセージを表示;
end
else (Yes)
endif
elseif (木曜日か？) then (Yes)
:中間状況チェック;
if (成功？) then (No)
:エラーメッセージを表示;
end
else (Yes)
endif
else (No)
endif
while (店舗)
:売上集計;
note right: 税抜きで集計
partition 計算ライブラリ {
:全店舗売上加算;
}
endwhile
:処理件数、全店舗売上を表示;
:終了メッセージを表示;
end
@enduml
|
|

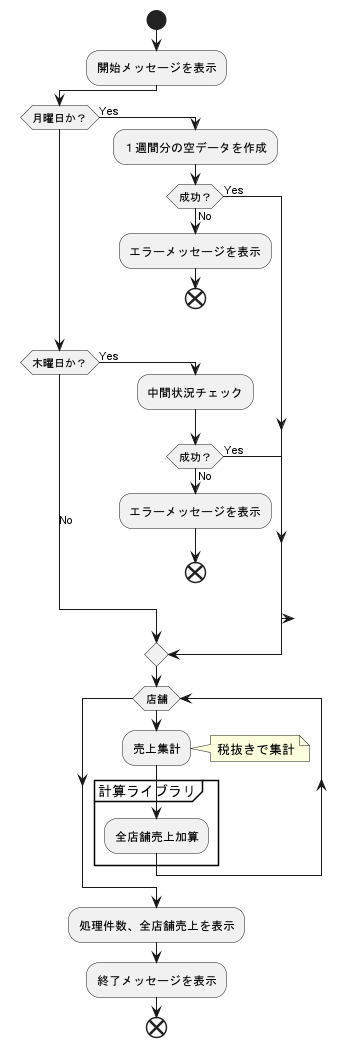

VSCodeでAlt+Dでプレビューしてみます。
なんかelseifの中のifのYesの矢印が右向いちゃっていますがまぁいいですかね。
