PlantUML フローチャート
2025/10/17

PlantUMLでフローチャートを作ってみます。

YMWother360.pu
 1:
 2:
 3:
 4:
 5:
 6:
 7:
 8:
 9:
10:
11:
12:
13:
14:
15:
16:
17:
18:
19:
20:
21:
@startuml PlantUMLでフローチャート
start
:開始メッセージを表示;
if (月曜日か?) then (Yes)
    :1週間分の空データを作成;
    if (成功?) then (No)
        :エラーメッセージを表示;
        end
    else (Yes)
    endif
else (No)
endif
while (店舗)
    :売上集計;
    note right: 税抜きで集計
    :全店舗売上に加算;
endwhile
:処理件数、全店舗売上を表示;
:終了メッセージを表示;
end
@enduml

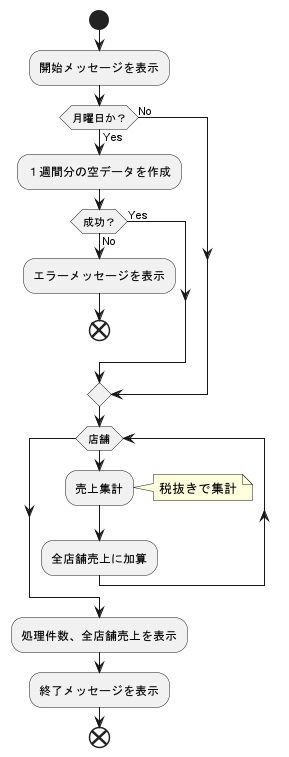

VSCodeでAlt+Dでプレビューしてみます。


期待通りに作成できました!
